1. Was ist ein metallurgischer Abhitzekessel?

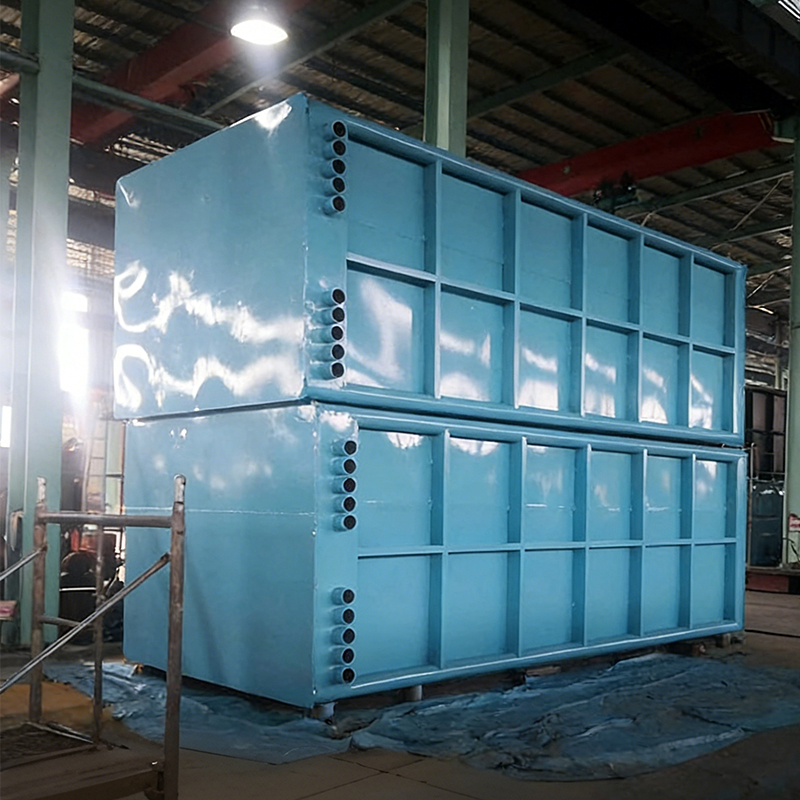

A Metallurgie-Abwärmekessel (Metallurgie WHB) ist ein hocheffizientes Wärmeaustauschgerät Entwickelt, um Abwärme aus Hochtemperatur-Rauchgas zurückzugewinnen, das bei metallurgischen Prozessen wie Sintern, Konvertern, Elektroöfen und Schwebeschmelzen entsteht. Diese Rauchgase reichen typischerweise von 800°C bis 1100°C . Der WHB überträgt Wärme vom Rauchgas auf Wasser oder ein organisches Medium und erzeugt so gesättigten oder überhitzten Dampf zur Stromerzeugung oder Anlagenheizung. Laut der Richtlinien zur Nutzung industrieller Abwärmeressourcen , Abwärmeressourcen in der metallurgischen Industrie machen ca. aus 15 % bis 30 % des gesamten Energieverbrauchs, und ein Abhitzekessel kann effektiv zurückgewinnen 45 % bis 65 % dieser thermischen Energie. Im Gegensatz zu herkömmlichen Industriekesseln erfordern WHBs für die Metallurgie spezielle Konstruktionen, um Korrosion zu widerstehen, Ascheansammlungen zu verhindern und Wärmeausdehnungen auszugleichen.

Als effizientes Wärmerückgewinnungskessel In der Metallurgie-WHB werden typischerweise vertikale oder horizontale Anordnungen verwendet, die mit einer Dampftrommel, einem Entgaser und Aschetrichtern ausgestattet sind. Da das Rauchgas eine hohe Staubbelastung enthält, sind Online-Rußblassysteme (z. B. Schall- oder Stoßwellen-Rußbläser) unerlässlich, um Ascheverschmutzung zu verhindern. Führend Hersteller von Druckbehältern wie Jiangsu Shineng Chemical Equipment Co., Ltd. haben sich erfolgreich entwickelt Metallurgie-Abwärmekessel Serienprodukte, die für Umgebungen mit hohem Staubgehalt geeignet sind.

2. Wie funktioniert ein metallurgischer Abhitzekessel?

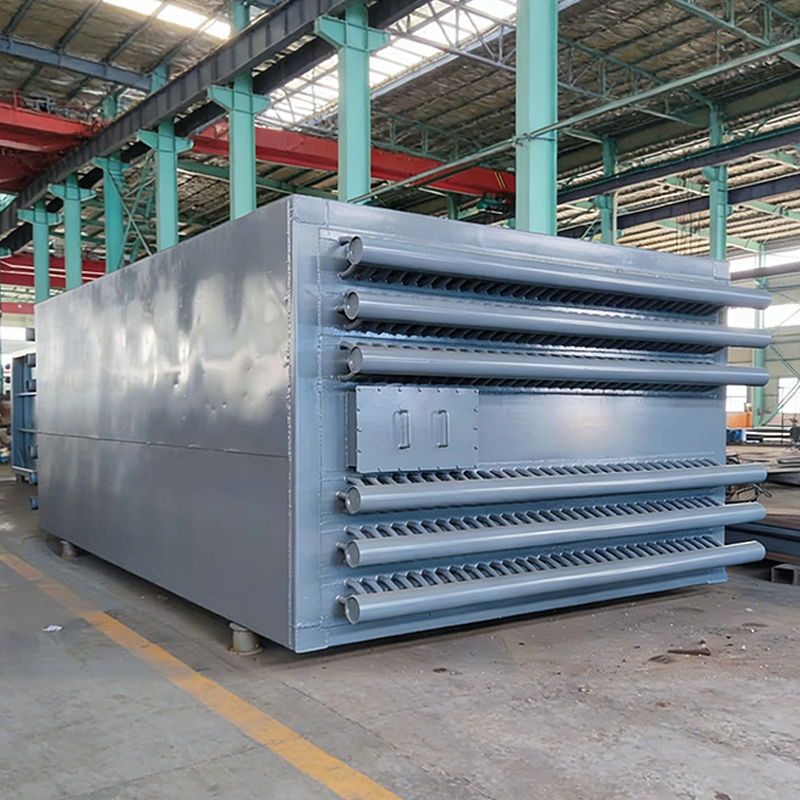

Metallurgie WHB arbeitet mit indirektem Wärmeaustausch und Phasenwechsel-Wärmeübertragung. Hochtemperatur-Rauchgas strömt nacheinunder durch den Überhitzer, Verdampfer und Economizer , Abkühlung von 900 °C auf etwa 180 °C vor der Entladung. Das Speisewasser wird im Economizer vorgewärmt und gelangt in die Dampftrommel, wo es im Verdampfer Wärme aufnimmt und so Sattdampf erzeugt. Der Dampf strömt dann durch den Überhitzer, um überhitzten Dampf zu erzeugen 400 °C bis 450 °C und 3,82 MPa bis 5,3 MPa . Laut der Testcode für die thermische Leistung von Industriekesseln Der typische thermische Wirkungsgrad eines Abhitzekessels liegt bei 78 % bis 86 % und ist damit weitaus höher als bei herkömmlichen gasbefeuerten Kesseln. Das folgende Liniendiagramm veranschaulicht den Rauchgastemperaturabfall entlang des Kesselströmungswegs.

Das Liniendiagramm zeigt deutlich den Weg zur Reduzierung der Rauchgastemperatur vom Einlass bis zum Auslass. Das anfänglich 900 °C heiße Gas kühlt nach dem Überhitzer stark auf 620 °C ab, dann durch den Verdampfer auf 350 °C und schließlich beim Verlassen des Economizers auf etwa 180 °C. Der gesamte Temperaturabfall beträgt bis zu 720 °C, was darauf hindeutet, dass der WHB etwa 80 % der fühlbaren Wärme auffängt. Basierend auf dem ersten Hauptsatz der Thermodynamik spart jede erzeugte Tonne Dampf etwa 78 kg Stundardkohleäquivalent ein. Eine einzige 150-t/h-Metallurgie-WHB kann jährlich etwa 24.000 Tonnen Kohleäquivalent einsparen und die CO₂-Emissionen um etwa 63.000 Tonnen reduzieren.

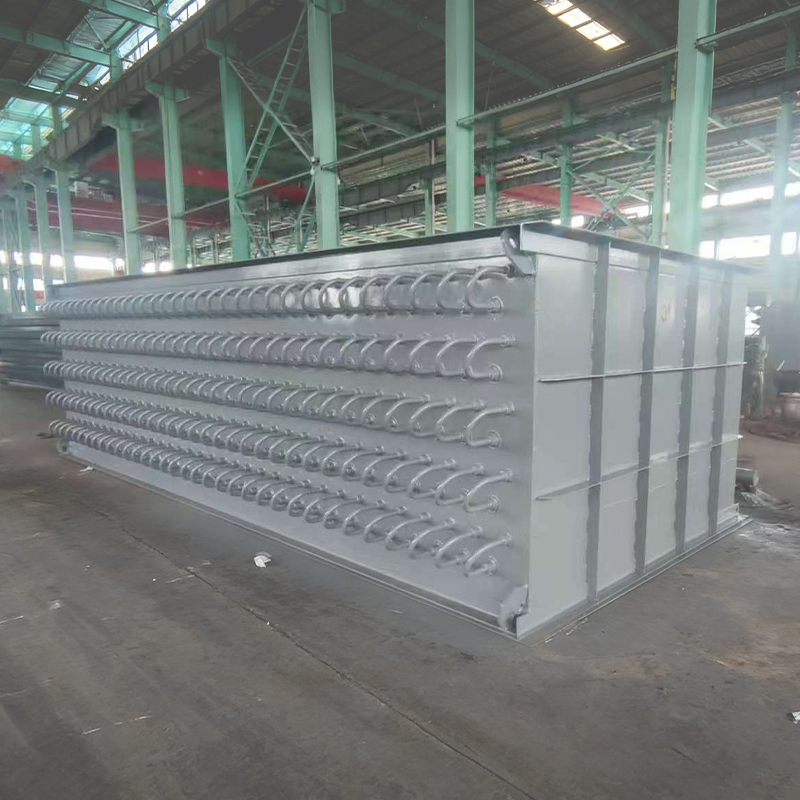

Jiangsu Shineng Chemical Equipment Co., Ltd. , ein Profi China Industrial WHB und Hochdruckbehälter Die Fabrik verwendet eine Nickel-basierte Löttechnologie für Wärmetauscherrohre und -krümmer, wodurch die Korrosionsbeständigkeit bei hohen Temperaturen erheblich verbessert wird. Das Unternehmen ist selbst entwickelt Rauchgas WHB löst die Herausforderungen des schwankenden Rauchgasstroms und des hohen Staubgehalts in metallurgischen Anlagen und sorgt für eine stabile Dampfproduktion. Als zuverlässig Hersteller chemischer Reaktoren und Hersteller von Lagertanks Shineng liefert komplette Ausrüstung von der Abwärmerückgewinnung bis hin zu Lagertanks für große Chemikalien für globale Kunden.

3. Leistungsvorteile und technisch-wirtschaftlicher Vergleich

Im Vergleich zu herkömmlichen brennstoffbefeuerten Kesseln erzeugen metallurgische Abhitzekessel Dampf zu null Brennstoffkosten. Die folgende Tabelle zeigt Betriebsdaten eines tatsächlichen 2-Millionen-Tonnen-Stahlwerks. Mit einem effizienten Wärmerückgewinnungssystem Die Anlage erzielte eine zusätzliche Stromerzeugung. Das folgende Säulendiagramm vergleicht visuell die Wärmeverlustunterschiede zwischen herkömmlicher Strahlung und einem mit einem WHB ausgestatteten System.

4. Häufig gestellte Fragen (Q&A)

1. F1: Gibt es für den Metallurgie-Abhitzekessel Anforderungen an den Rauchgasstaubgehalt? Metallurgie-WHBs können Staubkonzentrationen von bis zu 100 g/Nm³ verarbeiten, müssen jedoch damit ausgestattet sein Stoßwellen- oder mechanische Rußblassysteme . Betriebsberichten zufolge reduzieren die von Jiangsu Shineng hergestellten WHBs die Ascheablagerungsraten unter Bedingungen mit hohem Staubgehalt um 45 % und sorgen so für eine langfristig effiziente Wärmeübertragung.
2. F2: Welche Dampfdrücke können solche Kessel erreichen? Typischerweise sind Abhitzekessel für die Metallurgie für Mittel-Niederdruck (1,6 MPa bis 3,82 MPa) und Unterhochdruck (5,3 MPa) ausgelegt. Für große Flash-Öfen, a Hochdruckbehälter Das Design kann bis zu 9,8 MPa erreichen und Turbinengeneratoren mit einer Stromerzeugung von 35 bis 45 kWh pro Tonne Stahl antreiben.
3. F3: Wie wählt man einen zuverlässigen Lieferanten für Metallurgie-Abwärmekessel aus? Bewerten Sie die des Lieferanten Druckbehälterhersteller Qualifikationen, Erfolgsbilanz unter ähnlichen Betriebsbedingungen und Kundendienstfähigkeit. 2005 gegründet, Jiangsu Shineng Chemical Equipment Co., Ltd. verfügt über Lizenzen zur Herstellung von Kesselkomponenten und Druckbehältern der Klasse A, wobei die Exportprodukte den ASME-Standards entsprechen. Ihr Industrieller Lagertank und heat recovery equipment have served more than 40 enterprises worldwide.

Firmenvorstellung: Jiangsu Shineng Chemical Equipment Co., Ltd. ist ein führender Lieferanten von Chemikalienlagertanks und Hochdruckbehälter factory in China. Das 2005 gegründete Unternehmen ist auf die Forschung und Entwicklung sowie die Herstellung von Systemen zur Rückgewinnung von Rauchgasabwärme und chemischer Ausrüstung spezialisiert und verfügt über umfassende interne Kapazitäten von der Entwicklung von Wärmerohren und Hartlöten auf Nickelbasis bis hin zur Herstellung von Druckbehältern. Unsere Produkte werden häufig in der Kohlechemie-, Metallurgie-, Stromerzeugungs- und synthetischen Ammoniakindustrie eingesetzt und in Überseemärkte exportiert. Shineng ist auch ein bekannter Industrieller chemischer Reaktor und Lagertanks für große Chemikalien Hersteller, der sichere und energieeffiziente Lösungen für globale Industriekunden bietet.

Referenzen: Technische Spezifikation zur Abwärmerückgewinnung in der metallurgischen Industrie YB/T 4259-2018 ; Testcode für die thermische Leistung von Industriekesseln GB/T 10180 ; und der China Metallurgical Society „Report on Metallurgical Solid Waste & Waste Heat Resource Utilization“, Ausgabe 2023.
