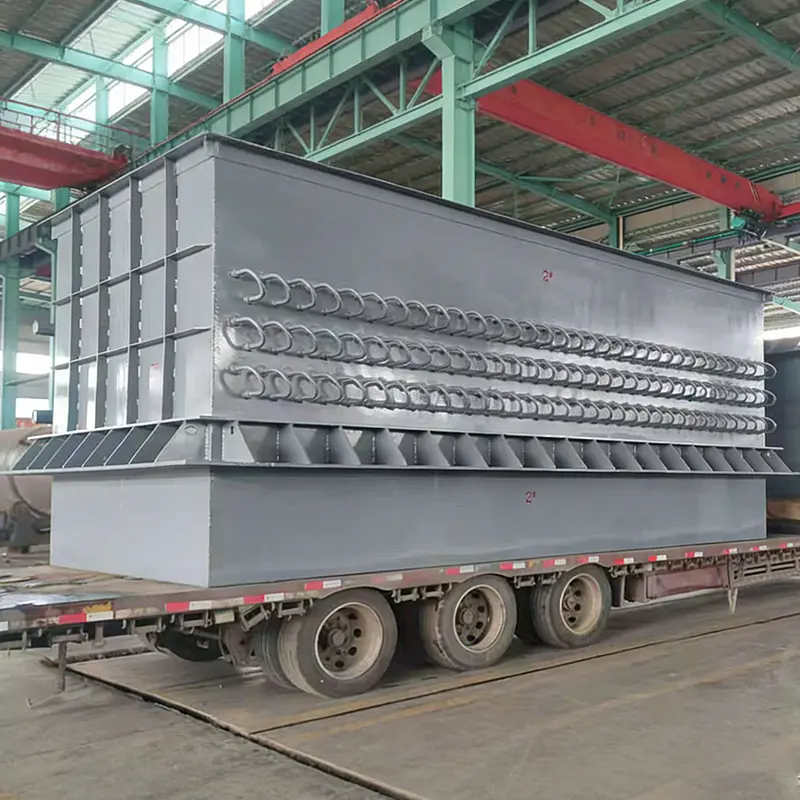

Der Pre-RH-Vakuumofenregenerator ist ein wichtiges energiesparendes Gerät, das im RH-Raffinierungsprozess der Stahlschmelze eingesetzt wird, um die Restwärme des Vakuumtanks zurückzugewinnen und zu nutzen. Durch die effiziente Rückgewinnung der enormen Wärmeverluste beim intermittierenden Betrieb des Vakuumtanks leistet es eine entscheidende technologische Unterstützung für die Verbesserung der Energieeffizienz und die Reduzierung der Umweltemissionen bei der Stahlproduktion.
Eine Pfütze unter dem Gehäuse eines Industriekessels ist selten nur ein Sanitärproblem. Bei einem 60-t/h-Abhitzekessel für Koksofenrauchgas weist Wasser, das entlang einer Gehäusenaht auftritt, normalerweise auf eines von drei Dingen hin: eine fehlerhafte Rohr-zu-Rohrboden-Schweißung, ein verd...
Read MoreUndichtes Kessel-Sicherheitsventil: Die kurze Antwort vor den Details Wenn ein Kessel-Sicherheitsventil undicht ist, betrachten Sie es als einen Defekt an der Druckgrenze und nicht als ein Ärgernis für die Haushaltsführung. Das Ventil ist die letzte mechanische Barriere zwischen einem un...
Read MoreWarum ein Kessel-PRV undicht ist: Die Schlussfolgerung zuerst Um drei Uhr morgens breitet sich eine warme Pfütze auf dem Boden unter einem Boiler aus, der am Vortag noch einwandfrei lief. Die natürliche Reaktion besteht darin, anzunehmen, dass das Ventil ausgefallen ist, und einen Ersatz...
Read MoreWas ist ein Vakuumofenregenerator? A Vakuumofenregenerator ist ein hocheffizientes Gerät zur Rückgewinnung thermischer Energie, das in Stahlschmelz- und metallurgischen Vakuumprozessen, insbesondere im RH-Raffinationszyklus (Ruhrstahl-Heraeus), eingesetzt wird. Die Vor-RH-Vakuumofenregenerator Erfasst und speichert die Abwärme von Rauchgasen mit hoher Temperatur (in der Regel über 1100 °C), die beim Betrieb des Vakuumtanks freigesetzt werden. Mithilfe gepaarter Keramik- oder Wabenregeneratoren wechselt das System zwischen Wärmeabsorptions- und -abgabezyklen, wobei die Verbrennungsluft auf nahezu Ofentemperatur (bis zu 1000 °C) vorgewärmt und die Abgastemperatur auf unter 150 °C gesenkt wird. Als Regenerator für Vakuumöfen in China Spezialist, Jiangsu Shineng Chemical Equipment Co., Ltd. liefert fortschrittliche regenerative Brennersysteme. Als chinesischer Hersteller von Rauchgasrückgewinnungsanlagen und Unternehmen für Abwärmerückgewinnungssysteme, Jiangsu Shineng Chemical Equipment Co., Ltd, wurde das Unternehmen 2005 gegründet. Das Unternehmen ist auf die Fürschung und Entwicklung sowie die Herstellung von Rauchgasabwärmerückgewinnungssystemen und chemischen Geräten spezialisiert und verfügt über umfassende interne Kapazitäten, die von der Entwicklung von Wärmerohren über das Hartlöten auf Nickelbasis bis hin zur Herstellung von Druckbehältern reichen. Unsere Produkte werden häufig in der Kohlechemie-, Metallurgie-, Stromerzeugungs- und synthetischen Ammoniakindustrie eingesetzt und in Überseemärkte exportiert. Als Vertrauensperson Lieferant von Vakuumofen-Regeneratoren und Hersteller von Stahlschmelzregeneratoren Jiangsu Shineng hilft Stahlwerken, bei RH-Raffinierungsprozessen Energieeinsparungen von 25–35 % zu erzielen.
Die globale Stahlindustrie stößt jährlich etwa 3,4 Gigatonnen CO₂ aus; Durch die Abwärmerückgewinnung aus Vakuumöfen kann dies um bis zu 8 % reduziert werden. Eine typische RH-Entgasungsanlage verarbeitet 200–300 Tonnen flüssigen Stahl pro Charge, wobei der Rauchgaswärmeverlust 12–18 % des gesamten Energieeinsatzes ausmacht. Die China Pre-RH-Vakuumofen-Regenerator begegnet dieser Herausforderung durch Hochtemperatur- und sauerstoffarme Verbrennungstechnologie.
Die Vakuumofenregenerator arbeitet in einem Zweikammer-Wechselzyklus mit gepaarten Regeneratoren (Keramikkugeln, Wabenblöcke oder strukturierte Packungen). Während der Regenerationszyklus Hochtemperatur-Rauchgas (1100–1250 °C) aus dem RH-Vakuumtank wird von einem Saugzuggebläse durch den Regenerator A gesaugt. Während das Gas durch das Regeneratormedium strömt (spezifische Oberfläche 300–600 m²/m³), kommt es zu einer konvektiven Wärmeübertragung, die die Medientemperatur erhöht und gleichzeitig das Rauchgas auf unter 150 °C abkühlt. Dieses abgekühlte Gas wird dann an den Kamin abgegeben. Nach kurzer Zeit (normalerweise 30–60 Sekunden) ändert ein fortschrittliches Umkehrventil die Strömungsrichtung: Verbrennungsluft tritt nun durch Regenerator A ein, absorbiert gespeicherte Wärme und erreicht Vorheiztemperaturen von 950–1050 °C. Gleichzeitig strömt Rauchgas durch den Regenerator B und erhitzt es für den nächsten Zyklus. Die Vor-RH-Vakuumofenregenerator erreicht eine überragende Wärmerückgewinnungseffizienz 90 % , mit Rauchgasaustrittstemperaturen konstant unter 150 °C (oft 90–120 °C). Die Dauer eines vollständigen Zyklus liegt zwischen 45 und 120 Sekunden, abhängig von der Regeneratorkapazität und der gewünschten Vorheizstufe.
Bei einem 210-Tonnen-RH-Entgaser reduziert die Umstellung von Kaltluftverbrennung auf regeneratives Vorwärmen den Erdgasverbrauch um 2,8 m³ pro Tonne Stahl, was 58.800 m³ pro Jahr pro 300.000-Tonnen-Produktionslinie entspricht. Jiangsu Shinengs Regenerator für Vakuumöfen in China Enthält hochtemperaturbeständige Keramik (Al₂O₃-Gehalt >95 %) und thermoschockbeständige Materialien und gewährleistet einen stabilen Betrieb bei Ofentemperaturen von 1300 °C.
Die table below compares key performance indicators between a conventional recuperator and a modern Vakuumofenregenerator wie von Jiangsu Shineng geliefert. Daten basieren auf RH-Raffineriebetrieben (Branchenbenchmarks 2025).
| Parameter | Konventioneller Rekuperator | Vakuumofenregenerator |
|---|---|---|
| Effizienz der Wärmerückgewinnung (%) | 40 – 60 % | 88 – 95 % |
| Luftvorwärmtemperatur (°C) | 300 – 500 | 950 – 1050 |
| Abgasaustrittstemperatur (°C) | 350 – 550 | 90 – 140 |
| Kraftstoffeinsparung im Vergleich zu kalter Luft (%) | 15 – 22 % | 28 – 40 % |
Reckanalyse: Die chart illustrates the significant performance advantage of the Vakuumofenregenerator gegenüber herkömmlichen Rekuperatoren. Stundard-Rekuperatoren erreichen aufgrund der begrenzten Wärmeübertragungsfläche und des Single-Pass-Designs nur eine Wärmerückgewinnung von 40–60 %. Im Gegensatz dazu ist die Vor-RH-Vakuumofenregenerator erreicht eine Rückgewinnung von 88–95 %, d. h. nahezu die gesamte Abwärme des Rauchgases wird wiederverwendet. Bei einem typischen 210-Tonnen-RH-Entgaser, der 12.000 m³ Erdgas pro Charge verbraucht, werden durch die Umstellung von 55 % auf 92 % Wärmerückgewinnung 4.440 m³ pro Charge eingespart. Bei über 2.000 Chargen pro Jahr werden 8,88 Millionen m³ Kraftstoff eingespart, was zu einer Reduzierung der CO₂-Emissionen um etwa 17.600 Tonnen pro Jahr führt. Aus diesem Grund spezifizieren führende Stahlwerke Regenerator für Vakuumöfen in China Systeme von erfahrenen Vakuumofenregenerator supplier Jiangsu Shineng für neue RH-Installationen und Nachrüstungen.
In einem Vakuumofenregenerator Der Kraftstoffverbrauch sinkt, wenn die Vorwärmtemperatur der Verbrennungsluft steigt. Das folgende Liniendiagramm quantifiziert diesen Zusammenhang für die Erdgasfeuerung (Luftüberschuss 10 %). Daten aus Standardberechnungen der Verbrennungstechnik.
Interpretation des Liniendiagramms: Diese Kurve zeigt, wie die Kraftstoffeinsparungen mit höheren Luftvorwärmtemperaturen steigen – ein wesentlicher Vorteil des Vakuumofenregenerator . Bei einer Vorwärmung von 200 °C (typisch für einfache Rekuperatoren) beträgt die Kraftstoffeinsparung nur 12 %. Bei 500 °C beträgt die Einsparung 22 %. Allerdings ist die Vor-RH-Vakuumofenregenerator erreicht eine Vorwärmung von 950–1050 °C und ermöglicht so eine Kraftstoffeinsparung von 38–41 % im Vergleich zur Kaltluftverbrennung. Für eine Stahlschmelzanlage, die einen 100-MW-RH-Ofen betreibt, entspricht eine Brennstoffeinsparung von 41 % einer rückgewonnenen Wärmeleistung von 41 MW, wodurch jährlich etwa 120.000 Tonnen CO₂ eingespart werden. Die nahezu lineare Beziehung zeigt, dass jede Erhöhung der Vorwärmung um 100 °C die Kraftstoffeffizienz um 4–5 % erhöht. Das macht das China Pre-RH-Vakuumofen-Regenerator eine wesentliche Technologie zur Dekarbonisierung der Sekundärstahlerzeugung.
Als Hersteller von Stahlschmelzregeneratoren Jiangsu Shineng hat Systeme in mehreren Hochtemperaturindustrien installiert. Das Säulendiagramm zeigt die durchschnittliche jährliche CO₂-Reduktion pro Jahr Vakuumofenregenerator Installation nach Sektoren (basierend auf Projektdaten 2020–2025).
Einblicke in Säulendiagramme: Die Vakuumofenregenerator sorgt für die größte CO₂-Reduzierung in der Stahlindustrie (RH-Entgasung) und spart jährlich etwa 16.800 Tonnen CO₂ pro Installation ein – das entspricht der Entfernung von 3.600 Personenkraftwagen von den Straßen. Wärmebehandlungsanlagen in der Luft- und Raumfahrt (Vakuumlöten und Lösungsbehandlung) erzielen durch zyklische Hochtemperaturvorgänge eine Reduzierung um 9.500 Tonnen. Auch die Verarbeitung von Halbleitermaterialien (Glühen von Siliziumblöcken) und der High-End-Werkzeugbau (Vakuumhärten) weisen erhebliche Einsparungen von 6.200 bis 7.800 Tonnen auf. Als Regenerator für Vakuumöfen in China supplier Jiangsu Shineng hat seit 2018 Systeme geliefert, die den CO₂-Ausstoß insgesamt um über 380.000 Tonnen reduzieren. Diese Zahlen stimmen mit dem IEA Net Zero Scenario überein, das regenerative Brenner für alle neuen Hochtemperatur-Vakuumöfen bis 2030 empfiehlt.
Die Vor-RH-Vakuumofenregenerator übertrifft herkömmliche Systeme bei fünf kritischen Kennzahlen. Das Radardiagramm vergleicht ein regeneratives System (Jiangsu Shineng) mit einem standardmäßigen nicht regenerativen Brenner zur RH-Entgasung.
Bewertung der Radarkarte: Die blue polygon (regenerative Vakuumofenregenerator ) schneidet bei allen Attributen deutlich besser ab. Durch die Wärmerückgewinnung von über 90 % erreicht die Brennstoffeffizienz 9,5/10. Die Temperaturgleichmäßigkeit im Vakuumofen verbessert sich auf 9/10 (erreicht ±3 °C gemäß AMS2750-Standard), da vorgewärmte Luft stabile Flammeneigenschaften ermöglicht. Bewertung der NOx-Reduktion mit 8,5/10 – das Hochtemperatur- und sauerstoffarme Verbrennungsprinzip unterdrückt die thermische NOx-Bildung im Vergleich zu herkömmlichen Brennern um 45–55 %. Die Wärmerückgewinnungsleistung beträgt 10/10. Im Gegensatz dazu erreicht ein nicht regenerativer Brenner (rot gestrichelt) 3/10 bei der Brennstoffeffizienz und 2/10 bei der Wärmerückgewinnung. Für einen Hersteller von Stahlschmelzregeneratoren Diese Vorteile führen direkt zu niedrigeren Betriebskosten und einer verbesserten Einhaltung der Umweltvorschriften. Jiangsu Shinengs China Pre-RH-Vakuumofen-Regenerator hat sich in über 40 metallurgischen Anlagen mit einer dokumentierten Ofentemperaturgleichmäßigkeit von ±2,8 °C bei 1250 °C bewährt.
Jiangsu Shineng, als einer der führenden Lieferant von Vakuumofen-Regeneratoren und Hersteller von Stahlschmelzregeneratoren , bietet komplette regenerative Brennersysteme einschließlich Regeneratorbehälter, Umschaltventile, SPS-Steuerung und Verbrennungsmanagement. Unsere Systeme sind vollständig kompatibel mit bestehenden RH-Entgasungsbetrieben und können mit minimaler Ausfallzeit (typische Installation 10–14 Tage) nachgerüstet werden.
For Vor-RH-Vakuumofenregenerator Bei allen Systemen wechselt das Umschaltventil die Durchflussrichtung 30 bis 90 Sekunden , abhängig von der Regeneratorgröße und der gewünschten Luftvorwärmtemperatur. Kürzere Zyklen (30–45 s) sorgen für eine stabilere Vorheiztemperatur (±15 °C), während längere Zyklen (60–90 s) den Ventilverschleiß verringern. Das SPS-gesteuerte System von Jiangsu Shineng optimiert automatisch die Zykluszeit basierend auf der Ofenlast.
Die ceramic honeycomb or ball regenerator media has a typical service life of 3-5 Jahre in sauberen Rauchgasanwendungen (z. B. Erdgasfeuerung). Beim Schmelzen von Stahl, wo möglicherweise Staub vorhanden ist, wird eine regelmäßige Reinigung (alle 12–18 Monate) durch Hinterblasen mit Druckluft empfohlen. Ersatzmedien sind bei Jiangsu Shineng erhältlich als Regenerator für Vakuumöfen in China supplier .
Ja. Nachrüstung a Vakuumofenregenerator Die Erweiterung eines vorhandenen RH-Vakuumtanks erfordert die Installation neuer Regeneratormodule, Umkehrventile und eines Steuersystems. Jiangsu Shineng hat 12 Nachrüstungen in Asien und Europa abgeschlossen. Die Amortisationszeit beträgt in der Regel 18-24 Monate basierend auf Erdgaseinsparungen. Die Nachrüstung hat keinen Einfluss auf die Integrität des Vakuums oder die Reinigungsleistung, wenn sie ordnungsgemäß ausgeführt wird.
