Rohrbündelwärmetauscher

Analyse des horizontalen Balkendiagramms: Die chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed Rohrbündelwärmetauscher . Für Wasser-Wasser-Anwendungen liegt U typischerweise im Bereich von 850–1200 W/m²·K, was solche Wärmetauscher kompakt macht. Dampf, der gegen Wasser kondensiert, ergibt aufgrund der Phasenumwandlungsverstärkung ein sehr hohes U (1000–1500). Flüssigkeit-zu-Flüssigkeit-Anwendungen wie die Ölkühlung (Öl-Wasser) weisen einen moderaten U-Wert von 150–400 auf; Daher ist mehr Oberfläche erforderlich. Gasbetrieben erreichen den niedrigsten U-Wert (30–100), weshalb größere Einheiten erforderlich sind. Als Profi Lieferant von industriellen Wärmetauschern Jiangsu Shineng optimiert das Prallblechdesign und die rohrseitigen Durchgänge, um die U-Werte für jede Kategorie in Richtung des oberen Endes zu verschieben. Für eine petrochemische Anlage, die 80.000 kg/h Rohöl verarbeitet, reduziert die Erhöhung von U von 250 auf 320 W/m²·K die benötigte Fläche um 22 %, was Materialkosten und Platzbedarf spart.

Interpretation des Liniendiagramms: Im Gegenstrom Mantelwärmetauscher Die heiße Flüssigkeit tritt mit 180 °C ein und tritt mit 85 °C aus, während sich die kalte Flüssigkeit von 30 °C auf 120 °C erwärmt. Die Temperaturkurven behalten eine nahezu konstante Antriebskraft ΔT über die Länge bei, was zu einer logarithmischen mittleren Temperaturdifferenz (LMTD) von etwa 46 °C führt. Bei Parallelströmung würde die LMTD nur 31 °C betragen, was bei gleicher Leistung 48 % mehr Wärmeübertragungsfläche erfordert. Deshalb Rohrbündelwärmetauscher supplier Jiangsu Shineng empfiehlt immer den Gegenstrom, es sei denn, Frostbedenken erfordern etwas anderes. In einem 4-MW-Wärmerückgewinnungssystem für eine synthetische Ammoniakanlage wurde durch den Einsatz von Gegenstrom und Parallelstrom die Rohrbündellänge von 5,2 m auf 3,7 m reduziert, was direkt zu einer Reduzierung der Kapitalinvestitionen und des Druckabfalls um 18 % führte.

Einblicke in Säulendiagramme: Die bar heights illustrate typical thermal duties handled by one Rohrbündelwärmetauscher in Schlüsselindustrien. Stromerzeugungsanlagen erfordern aufgrund des hohen Bedarfs an Speisewassererwärmung häufig große Kapazitäten (7,8 MW pro Wärmetauscher). Metallurgische Anlagen (Stahl, Nichteisenmetalle) melden eine durchschnittliche Leistung von 5,5 MW für die Rauchgaswärmerückgewinnung vor dem Eintritt in die Filteranlagen. Petrochemische Cracker arbeiten mit einer Leistung von etwa 4,2 MW pro Wärmetauscher, während Kohlechemische (Methanol oder synthetisches Ammoniak) im Allgemeinen 3,0 MW-Einheiten erfordern. Jiangsu Shineng als führender Lieferant von industriellen Wärmetauschern hat über 380 Rohrbündelwärmetauscher in diese Sektoren geliefert. Bei einem Projekt im Jahr 2024 in der Inneren Mongolei hat ein einzelner Rohrbündel-Abwärmetauscher 4,8 MW zurückgewonnen, wodurch der Dampfverbrauch um 12.000 Tonnen pro Jahr gesenkt und die CO2-Bilanz der Anlage direkt verbessert wurde.

Bewertung der Radarkarte: Die blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For China-Röhrenwärmetauscher Anwendungen, metallurgische und kohlechemische Anlagen wählen Rohrbündelwärmetauscher supplier Jiangsu Shineng aufgrund der robusten Konstruktion aus Kohlenstoffstahl oder Edelstahl. Über einen Lebenszyklus von 20 Jahren sind bei einer gut gewarteten Rohrbündeleinheit in der Regel nur zwei Rohrwechsel erforderlich, während bei einer Platteneinheit möglicherweise fünf Dichtungsüberholungen erforderlich sind. Dies macht Rohrbündel zur bevorzugten Wahl für schmutzige Hochtemperaturströme.

F1: Was ist der Unterschied zwischen U-Rohr- und Rohrbündelwärmetauschern mit festem Rohrboden?

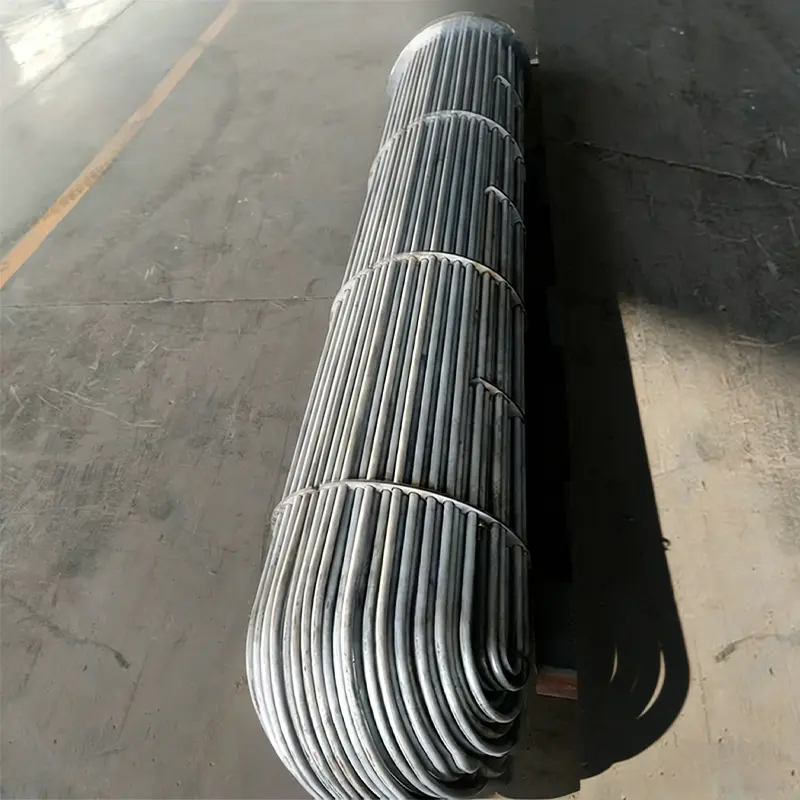

In einem festen Rohrboden Hersteller von Rohrwärmetauschern Bei der Konstruktion sind beide Rohrböden mit dem Mantel verschweißt, wodurch die Wärmeausdehnung begrenzt wird. U-Rohrbündel ermöglichen eine freie Ausdehnung und eine einfachere Reinigung, der gebogene Bereich schränkt jedoch die Reinigung ein. Jiangsu Shineng empfiehlt U-Rohre für große Temperaturunterschiede (>100 °C).

F2: Wie kann festgestellt werden, ob ein Rohrbündelwärmetauscher verschmutzt ist?

Eine gut überwachte Mantelwärmetauscher zeigt einen erhöhten Druckabfall und eine verringerte Auslasstemperatur der kalten Flüssigkeit. Wenn der Gesamt-U um 30 % vom Designwert abfällt, wird eine Reinigung empfohlen. Je nach Art der Ablagerung wird eine mechanische Reinigung (Rohrbürsten) oder eine chemische Umwälzung angewendet.

F3: Können Sie einen Rohrbündelwärmetauscher zur Gas-Gas-Wärmerückgewinnung verwenden?

Ja, allerdings sind die gasseitigen Wärmeübergangskoeffizienten niedrig (30–100 W/m²·K). Häufig werden ausgedehnte Flächen (Rippen auf Rohren) verwendet. Als Lieferant von industriellen Wärmetauschern , Jiangsu Shineng liefert Rippenrohr-Rohrbündelwärmetauscher für die Rauchgaswärmerückgewinnung vor Abhitzekesseln und erreicht einen Wirkungsgrad von bis zu 72 %.
